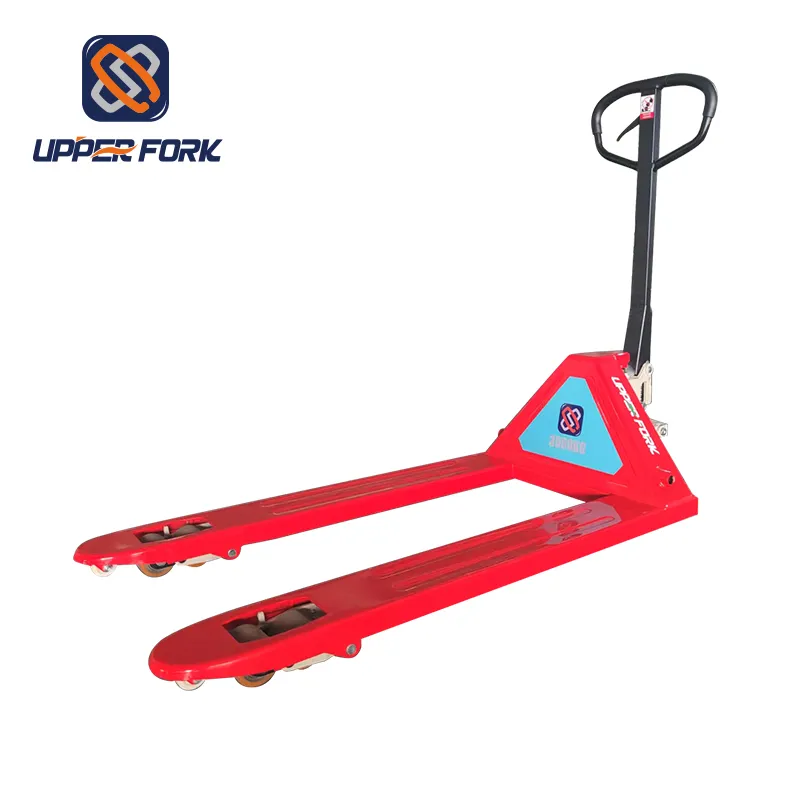

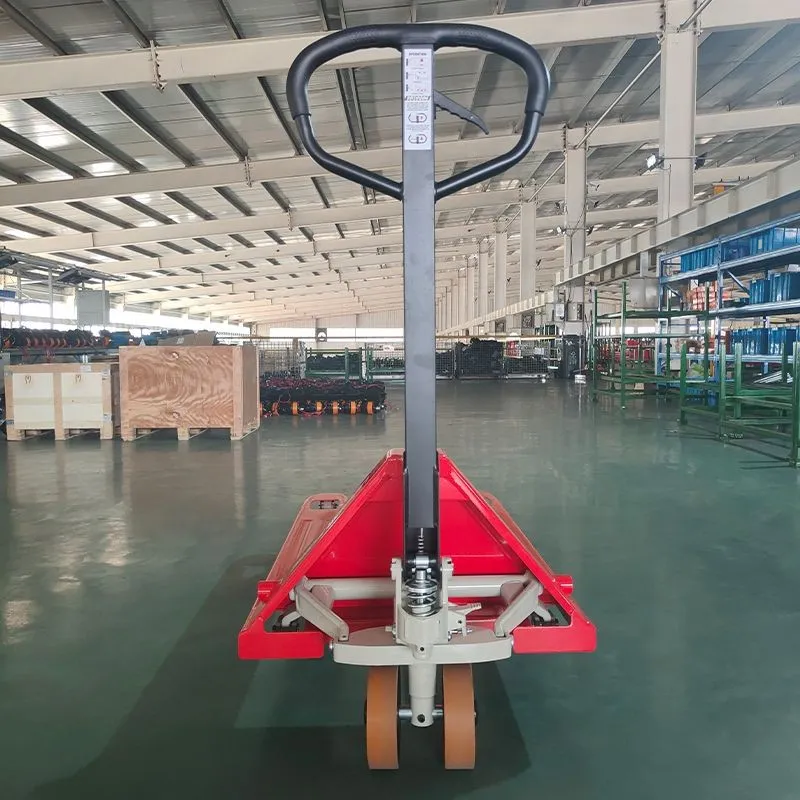

Trak pallet manual hidraulik 3ton

Trak palet manual hidraulik 3 -ton - lasak dan tahan lama

Juara tugas berat untuk menuntut pengendalian bahan

Dalam pengendalian perindustrian, apabila beban berat perlu dikendalikan, peralatan pengendalian konvensional sering jatuh pendek. Direka untuk persekitaran yang menuntut, trak pallet manual hidraulik 3-ton menggabungkan keupayaan galas beban yang luar biasa dengan ketahanan gred kejuruteraan, menjadikannya penyelesaian pilihan untuk kilang-kilang, pusat logistik, dan gudang besar.

Ciri-ciri prestasi gred profesional

1. Reka bentuk struktur gred perindustrian

Mengamalkan casis dicap keluli mangan yang menebal, 20% lebih tebal daripada model standard

Kimpalan Robotik Automatik Memastikan Konsistensi Struktural

Perlindungan atas bertetulang dengan struktur sokongan tambahan, meningkatkan rintangan ubah bentuk sebanyak 35%



2. Sistem hidraulik berprestasi tinggi

Kapasiti besar, pam cast bersepadu memberikan kelajuan mengangkat lebih cepat

Topi panduan omboh yang boleh ditanggalkan memudahkan penyelenggaraan

Reka bentuk meterai khusus menghalang kebocoran minyak hidraulik



3. Konfigurasi yang dioptimumkan tugas berat

Reka bentuk silinder yang lasak memastikan kestabilan walaupun dengan beban 3 tan

Tulang rusuk triple di belakang garpu menghalang ubah bentuk

Mekanisme Rod Push boleh laras secara automatik membetulkan misalignment mendatar



4. Mobiliti gred profesional

Dilengkapi dengan roda nilon beban tinggi (roda poliuretana pilihan)

Reka bentuk gandar roda dua galas untuk galas beban lebih banyak

Mekanisme stereng yang dioptimumkan memastikan stereng mudah walaupun dengan beban berat



5. Reka bentuk keselamatan dan manusia

Tanda amaran dua warna meningkatkan keselamatan operasi

Rod push yang direka secara ergonomik, dilanjutkan

Senjata rocker bertetulang, bertetulang melindungi komponen utama



Senario aplikasi biasa

✓ Bengkel pembuatan jentera berat

✓ Bahan binaan pasaran borong

✓ Pusat pengedaran logistik besar

✓ Operasi sokongan terminal pelabuhan



Spektifan
Kapasiti	Q (kgs)	3000
Min.Fork Height	H13 (mm)	80
Ketinggian max.fork	H3 (mm)	190
Roda stereng	mm	ɸ180*50
Tandem memuatkan whee	mm	ɸ80*70
Jumlah ketinggian	H14 (mm)	1160
Jumlah panjang	L1 (mm)	1570
Panjang garpu	L (mm)	1200
Lebar garpu	B5 (mm)	550/685
Saiz garpu	mm	160*60
Ketebalan pinggan mn	mm	3.75
Berat bersih	kgs	72-75
